KubeVirtでWindows VMにリモートデスクトップ（RDP）アクセスする

KubeVirtはアプリケーションを仮想マシンで動作させるため、LinuxだけでなくWindowsなども動かすことができます。

近年のWindowsはコマンドベースによるアクセスも色々とできるようになってはいますが、まだまだWindowsはGUIで操作する方が多いと思います。そこで、KubeVirtで起動した仮想マシンで動くWindowsにRDPプロトコルを使ってリモートアクセスする方法をまとめてみたいと思います。

基本的には前の投稿でも説明したように、Kubernetesのサービスを利用して実現します。

tech.virtualtech.jp

RDPプロトコルのポートはTCPおよびUDPプロトコルの3389番ポートを使って通信を行いますが、今回の場合はKubernetes ServiceでNodePortを割り当ててアクセスしてみます。

KubeVirtでVMを管理するには、次の流れでそれぞれを作成します。

ストレージボリュームを作成
VMIを作成
VMIの上でVMが動く
VMになんらかの方法で任意のOSを導入

VMIのIはInfrastructureのことのようです。コンテナーの中でLibvirtとQEMU、KubeVirtの少々のプロセスが動く環境のことを指します。

そのVMIの作成時に、次のようなYAMLファイルを作成してデプロイしたとします。

apiVersion: kubevirt.io/v1alpha3
kind: VirtualMachine
metadata:
  creationTimestamp: 2018-07-04T15:03:08Z
  generation: 1
  labels:
    kubevirt.io/os: windows
  name: win2016
spec:
  running: true
  template:
    metadata:
      creationTimestamp: null
      labels:
        kubevirt.io/domain: win2016
    spec:
      domain:
        cpu:
          cores: 2
        devices:
          disks:
          - disk:
              bus: virtio
            name: disk0
          - cdrom:
              bus: sata
              readonly: true
            name: cloudinitdisk
        machine:
          type: q35
        resources:
          requests:
            memory: 8192M
      volumes:
      - name: disk0
        persistentVolumeClaim:
          claimName: win2016
      - cloudInitNoCloud:
          userData: |
            #ps1_sysnative
            $HostName = hostname
            [ADSI]$UpdateUser = "WinNT://$HostName/Administrator,User"
            $UpdateUser.SetPassword( "Mywin2k16#" )
            $UpdateUser.SetInfo()
        name: cloudinitdisk

この場合にこのVMIに対してServiceを割り当てるには、次のようなYAMLファイルを作成します。ラベルとセレクターで同じラベルを設定すれば良いというわけです。下記の例では kubevirt.io/domain: win2016 がラベルですね。

---
apiVersion: v1
kind: Service
metadata:
  name: win2016-nodeport
  labels:
    kubevirt.io/domain: win2016
spec:
  type: NodePort
  ports:
  - port: 3389
    targetPort: 3389
    nodePort: 30389
  selector:
    kubevirt.io/domain: win2016

nodePort: 30389の部分は未指定の場合はNodePortの範囲から自動設定されますが、今回の場合は特定のポートを記述することにしました。クラスターで使用中のポートはkubectl get svcなどで確認できますから、使用中ではないポートを指定します。

NodePortで利用するレンジは事前にファイヤーウォール設定で許可しておく必要があります。例えばfirewall-cmdを使う場合は次のような感じです。おそらくKubernetesの環境をセットアップする際になんらかの方法でポート開放しているはずです。

$ sudo firewall-cmd --permanent --add-port=30000-32767/tcp
$ sudo firewall-cmd --reload

リモートデスクトップの設定

あとはWindows側でリモートデスクトップの許可をするだけです。デフォルトの設定では無効化されていると思います。

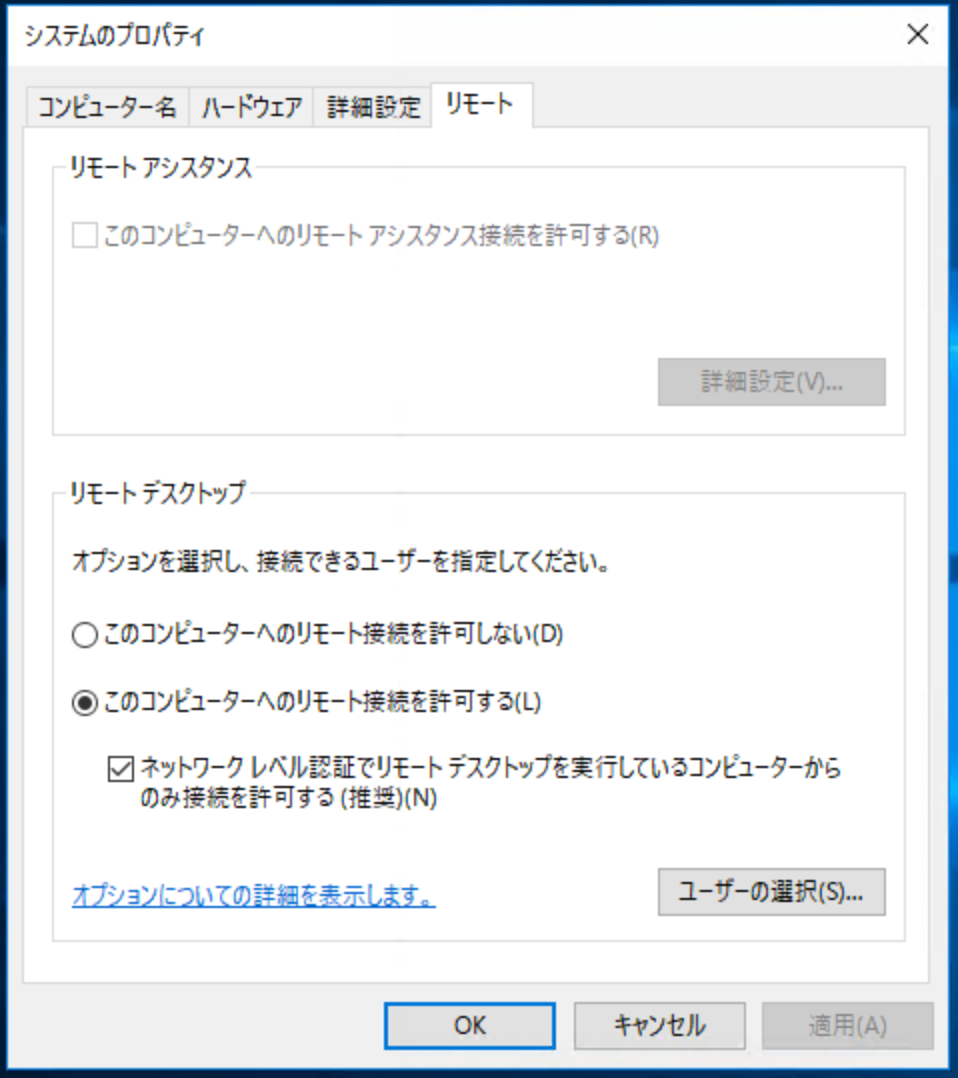

Windows Server 2016以降の場合はサーバーマネージャーを起動し、左ペインで「ローカルサーバー」を選び、右ペインの一覧の中からリモートデスクトップの設定を確認します。「無効」となっている項目をクリックすると、従来のバージョンのWindowsのような「システムのプロパティ」が開かれますので、リモートデスクトップの項目を「このコンピューターへのリモート接続を許可する」にします。その下の「ネットワークレベル認証で〜（推奨）」の設定はオンにしておいた方がいいでしょう。

f:id:virtualtech:20210511172423p:plain:w360
